САПР ЦВК

САПР ЦВК

САПР ЦВК обеспечивает подготовку основных видов документов на вторичные цепи в соответствии с ЕСКД и отраслевыми нормативами.

Основой САПР ЦВК являются:

  • текстовые и графические базы данных, содержащие информацию о технических характеристиках аппаратуры, условные графические обозначения элементов схем, позволяющие легко формировать из готовых фрагментов различные документы;
  • редства управления проектом, обеспечивающие систематизированное хранение информации, простой доступ к большому количеству документов,  реализацию проектных процедур.

Работа с САПР ЦВК требует минимальной компьютерной подготовки. Язык общения легко понятен инженеру-электрику.

Графические документы в САПР ЦВК выполняются в “привычном” АВТОКАДе (или его “бюджетном” аналоге из Китая ZWCAD).

Принципиальные электрические схемы являются основным источником информации при создании проекта. Для каждого аппарата указывается обозначение, номера зажимов, принадлежность устройствам, задаются марки цепей.

Многократное участие этой информации в разных документах при ручном проектировании приводит к большому объему рутинной работы и является одним из основных источников ошибок. В рамках САПР обеспечивается однократный ввод информации на принципиальной схеме. Монтажная документация формируется программой на ее основе в автоматизированном режиме.





Развитием и адаптацией программного обеспечения САПР ЦВК, в том числе обучением работе с программой занимается кафедра «Электрические станции» Московского Энергетического Института (es.mpei.ac.ru), руководитель работ Трофимов Алексей Валентинович.



САПР ЦВК используется во многих проектных организациях энергетического профиля и щитовых заводах, в том числе:

  • Московский завод АО "Мосэлектрощит"
  • ООО "Релематика" (прежнее название  ООО "ИЦ Бреслер")
  • Группа компаний "ТЕКОН"
  • ЗАО "РАДИУС Автоматика"
  • НПП "Бреслер"
  • ООО Проектный Центр "ЭКРА"
  • РУП "Белнипиэнергопром"
  • ОАО "Зарубежэнергопроект"
  • ООО "Инженерный центр "Энергия"
  • ООО НИППППД "НЕДРА"
  • ООО "Энергоавтоматика" (г. Москва)
  • ЗАО "ИнжЭнергоПроект"
  • ЗАО "ИАЭС"
  • ООО "СИСТЭН"
  • ООО "ПКФ "Автоматика"
  • ЗАО "Чебоксарский электромеханический завод"
  • ООО "Инженерно-проектный центр Новой генерации"



Примеры выходных документов

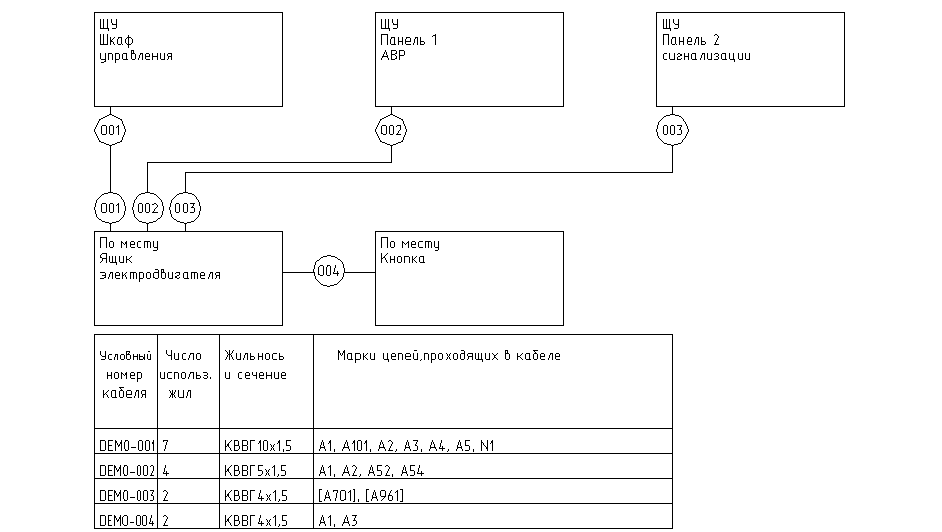

Фрагмент схема кабельных связей (формируется автоматически)

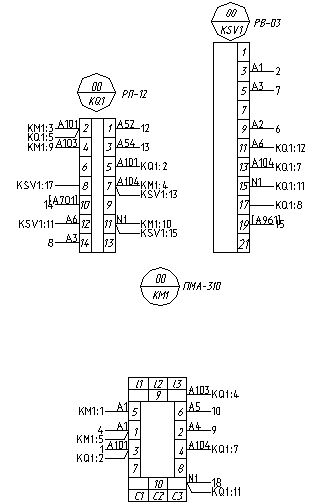

Фрагмент монтажной схемы НКУ (формируется автоматически)

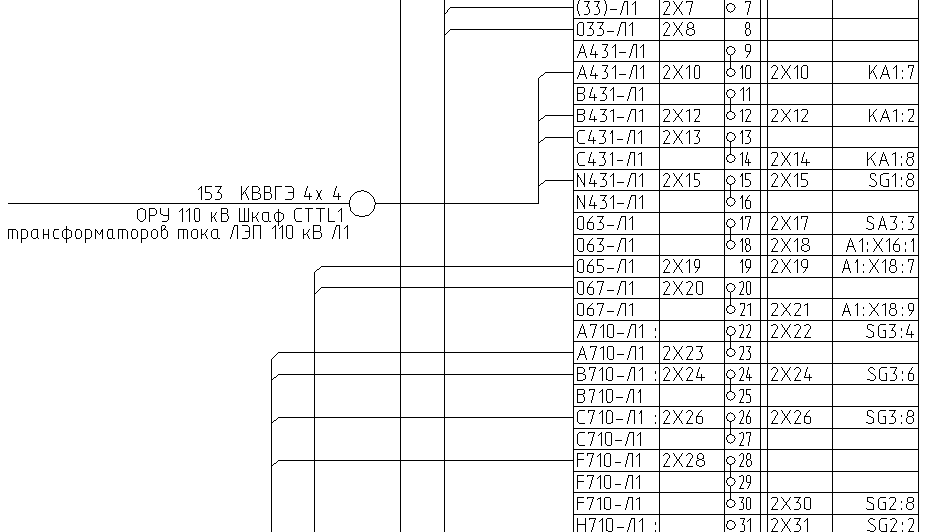

Фрагмент схемы присоединений рядов зажимов (формируется автоматически)
